Macchine per la ripiegazione di pellicole in PTFE

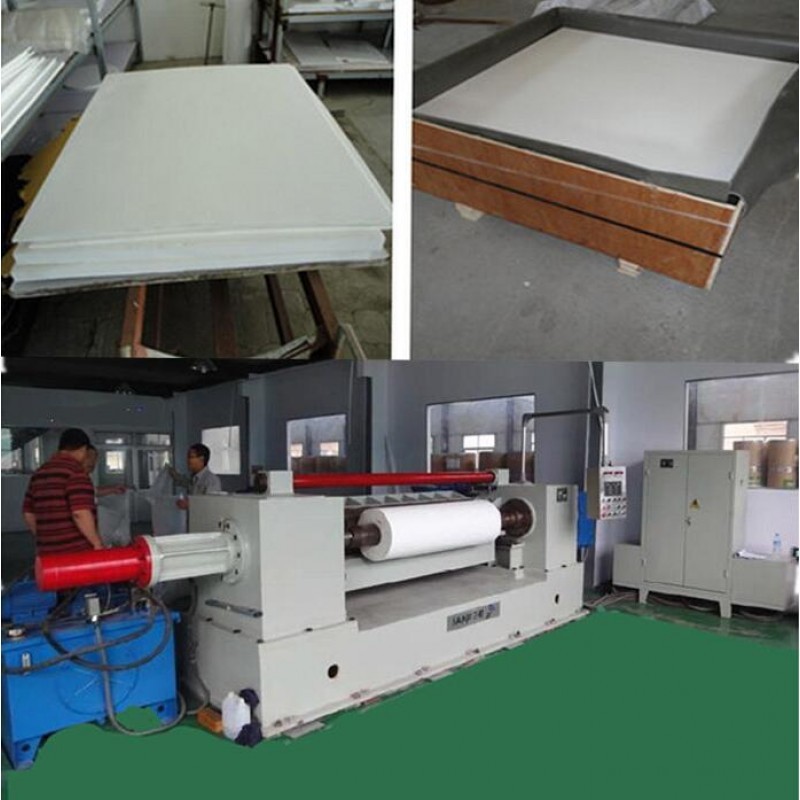

Flusso di lavoro
- Mettere la barra di PTFE sinterizzata attraverso l'albero di ferro e fissarla in una macchina per il skiving.
- Impostazione iniziale dopo il blocco.
- Impostare la velocità in base al diametro e allo spessore della canna in PTFE.
- Regolare il taglia rotativo.
- Verificare l'errore dopo il taglio rotativo.
- Trasmettere in modalità automatica dopo aver confermato il requisito di spessore.Il mandrino ruota e il taglia rotativo alimenta verticalmente.
Caratteristiche della macchina per il rivestimento con pellicola in PTFE:
ü Intensità anti-tensione
ü Alta tensione di rottura
ü Capacità di regolazione della temperatura
ü Resistenza chimica
ü elevata capacità di lavoro
ü Basso attrito
ü Materiale di protezione superficiale
ü è installato un motore CA di Taiwan con inverter.
ü L'accelerazione e la decelerazione sono rapide e costanti.
Specificativi della chiave della macchina
Distanza di lunghezza per il taglio rotativo: lunghezza massima 1500 mm, lunghezza minima 750 mmDiametro di taglio rotativo: diametro massimo 800 mm (500 mm max per il billet), diametro minimo 105 mmDiametro di spessore della lamiera di PTFE:0.20-7mmPotenza del motore principale:30KWPotenza totale della macchina:37KWFramma principale:Strutture compositeDimensione del taglio rotativo:Lungozza 1500mm, larghezza 80mm, spessore 13mmDimensione dell'albero principale:1750 mm*132 mm*126 mm

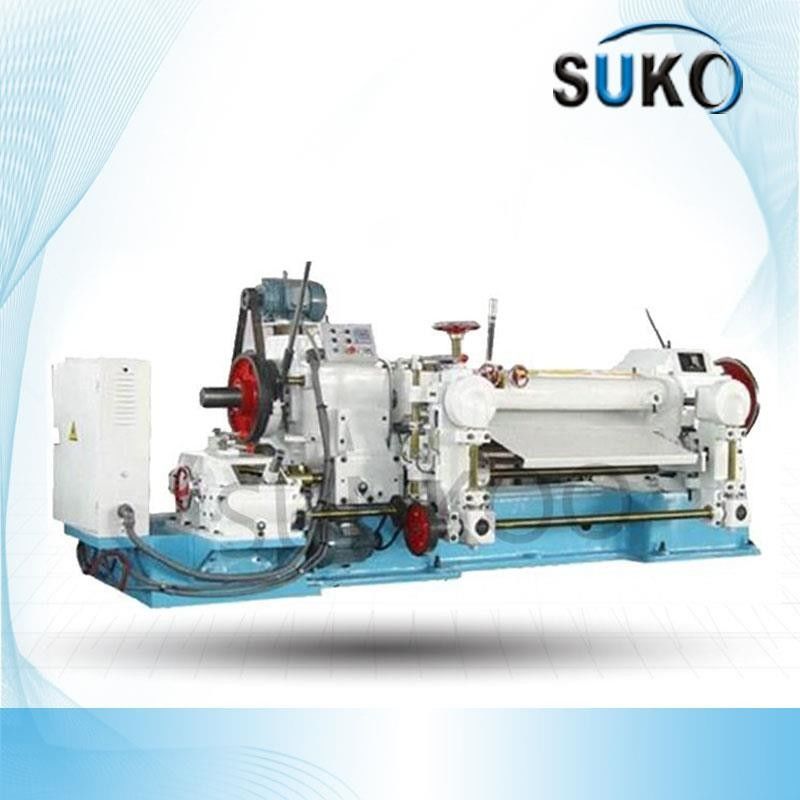

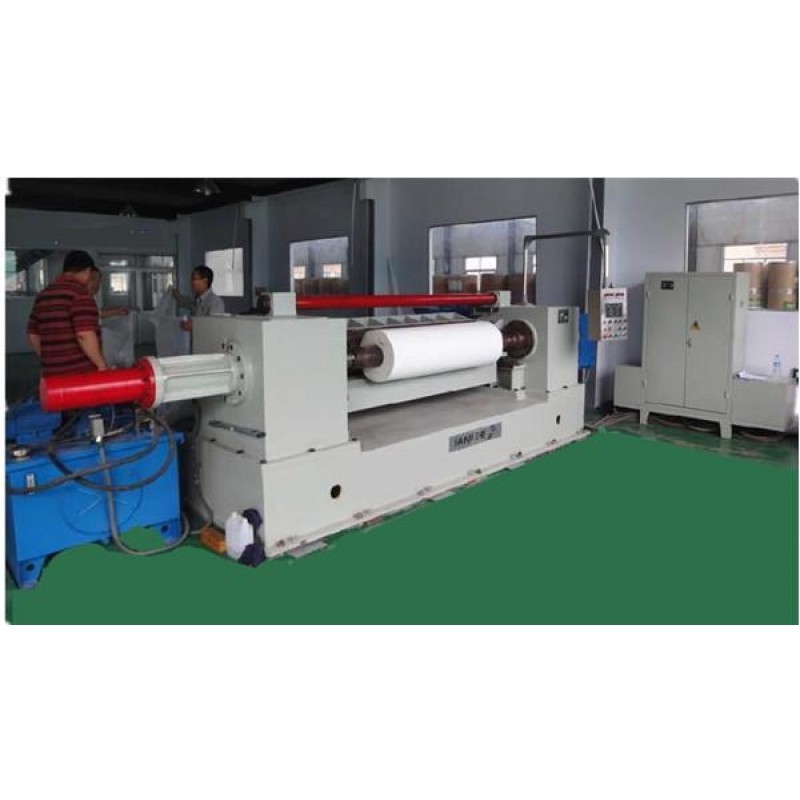

Descrizione della macchina con pellicola di rivestimento in PTFE
1. Parte guida principale: è installato un motore a corrente alternata di Taiwan con inverter.
2Unità di controllo centrale: viene utilizzato un comando centrale programmabile e possono essere impostate diverse dimensioni (20 al massimo) sullo stesso albero per il trasferimento e il taglio automatici.
3Pannello di comando: tutte le funzioni sono gestite sul pannello LCD touch di 10,4′′ Taiwan Wein View.
4. Sistema di controllo del motore: il sistema di controllo centrale è un controller programmabile PLC. Sullo stesso albero possono essere impostate diverse dimensioni e la larghezza di taglio viene regolata automaticamente.
5. Sistema di posizionamento del taglio a rotoli: il posizionamento del taglio a rotoli è controllato da un servomotore Mitsubishi.
La vite a sfera di alta precisione importata viene applicata per impostare le dimensioni e la rotaia di scorrere lineare deve sopportare il carico del sedile del taglio.
6. Sistema di posizionamento dell'alimentazione della lama: l'alimentazione della lama è controllata da un servomotore Mitsubishi e la velocità di taglio è regolabile in tre fasi.L'efficienza è migliorata e la migliore qualità è garantita.
7. Regolazione automatica dell'angolo della lama circolare: per calcolare l'angolo della lama circolare viene utilizzato un servomotore Mitsubishi e il cambiamento dell'angolo è soggetto a materiali diversi (il range di cambiamento dell'angolo è di ±8°).
L'angolo di taglio viene modificato direttamente quando la superficie di taglio non è liscia, migliorando così l'efficienza.
